波音737飞机滑油滤旁通电门拆解

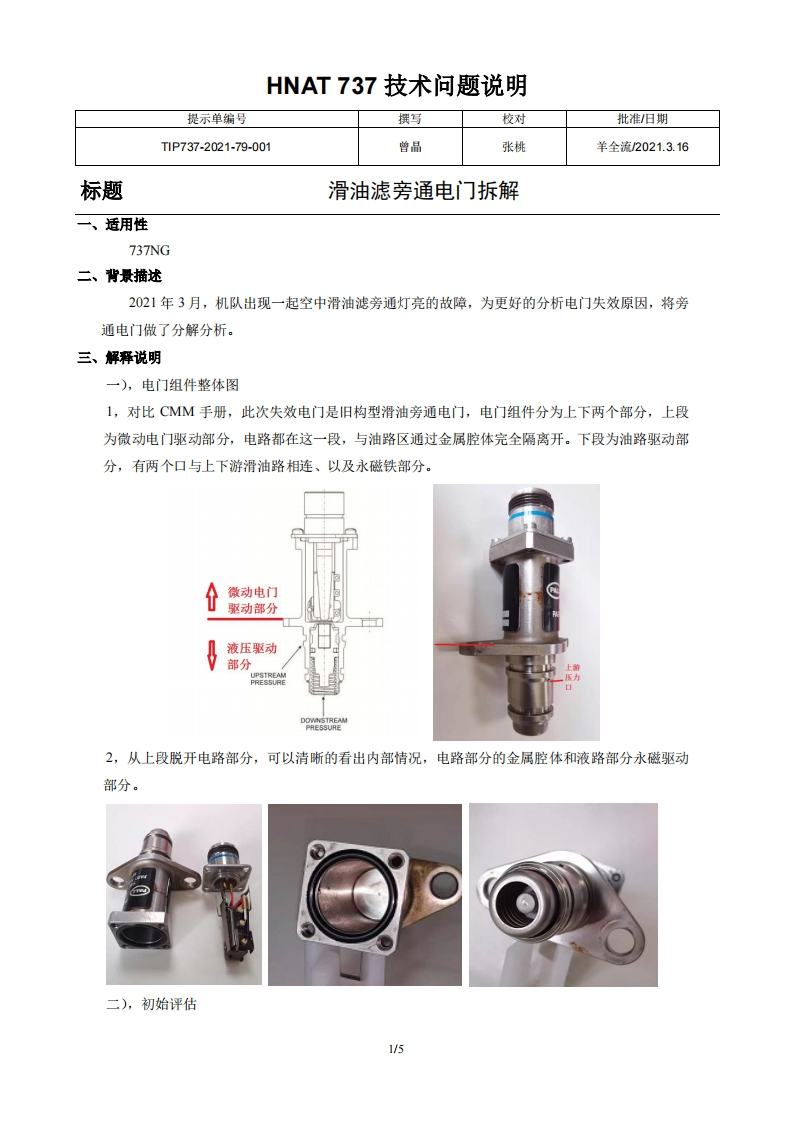

HNAT737技术问题说明提示单编号撰写校对批准/旧期T1P737-2021-79-001曾品张桃羊全流2021.3.16标题滑油滤旁通电门拆解一、适用性737NG二、背景描述2021年3月，机队出现一起空中滑油滤旁通灯亮的故障，为更好的分析电门失效原因，将旁通电门做了分解分析。三、解释说明一)，电门组件整体图1,对比CMM手册，此次失效电门是旧构型滑油旁通电门，电门组件分为上下两个部分，上段为微动电门驱动部分，电路都在这一段，与油路区通过金属腔体完全隔离开。下段为油路驱动部分，有两个口与上下游滑油路相连、以及永磁铁部分。微动电门驱动部分0液压驱动部分2%e2,从上段脱开电路部分，可以清晰的看出内部情况，电路部分的金属腔体和液路部分永磁驱动部分。二)，初始评估1/5
