波音737飞机前缘襟缝翼指示故障说明

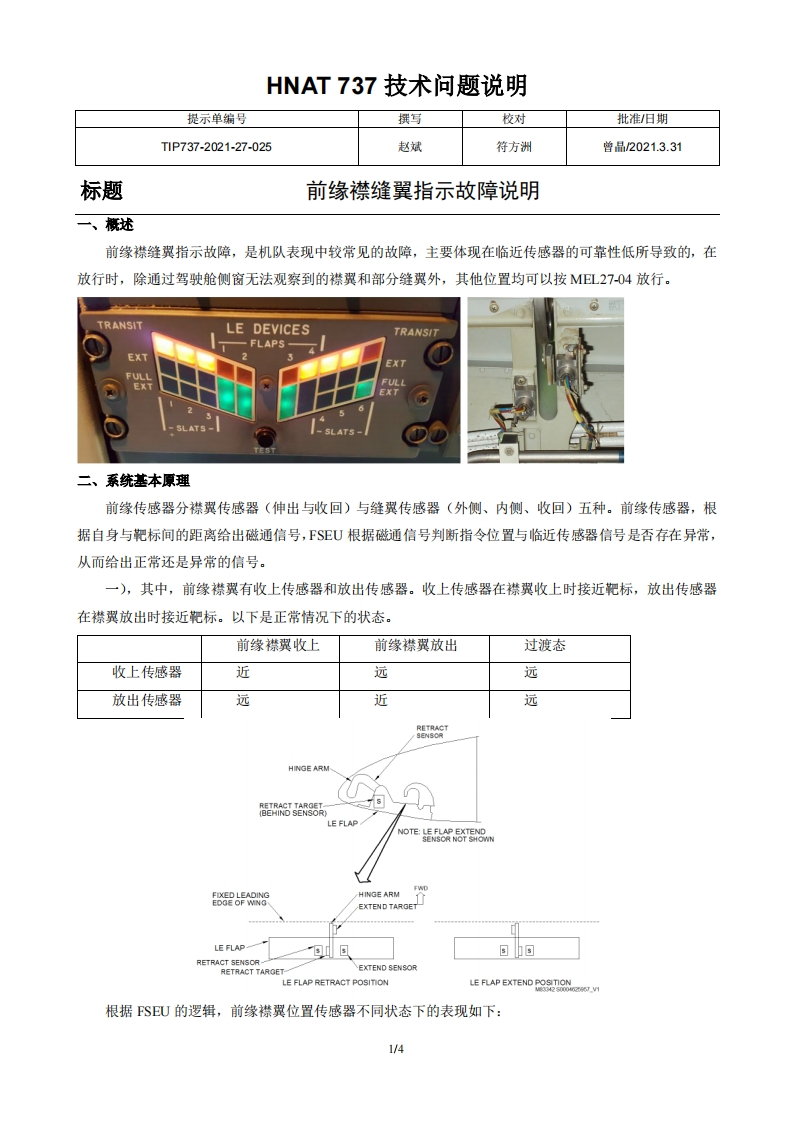

HNAT737技术问题说明提示单编号撰写校对批准/旧期T1P737-2021-27-025赵斌符方洲曾品2021.3.31标题前缘襟缝翼指示故障说明一、概述前缘襟缝翼指示故障，是机队表现中较常见的故障，主要体现在临近传感器的可靠性低所导致的，在放行时，除通过驾驶舱侧窗无法观察到的襟翼和部分缝翼外，其他位置均可以按MEL27-04放行。TRANSITLE DEVICESTRANSITFLAPS-EXTEXTFULLEXTSLATS--SLATS二、系统基本原理前缘传感器分襟翼传感器（伸出与收回）与缝翼传感器（外侧、内侧、收回）五种。前缘传感器，根据自身与靶标间的距离给出磁通信号，FSEU根据磁通信号判断指令位置与临近传感器信号是否存在异常，从而给出正常还是异常的信号。一)，其中，前缘襟翼有收上传感器和放出传感器。收上传感器在襟翼收上时接近靶标，放出传感器在襟翼放出时接近靶标。以下是正常情况下的状态。前缘襟翼收上前缘襟翼放出过渡态收上传感器近远远放出传感器远近远BENBHINGE ARMLE FLAPNOTE SENSO NOT SOWNHINGE ARMFWDEDS是6OSEXTEND TARGETLE FLAP一RETRACT SENSORRETRACT TARGETEXTEND SENSORLE FLAP RETRACT POSITIONLE FLAP EXTEND POSTON根据FSEU的逻辑，前缘襟翼位置传感器不同状态下的表现如下：1/4
