波音737飞机锁PRSOV活门为什么会有不同的位置指向

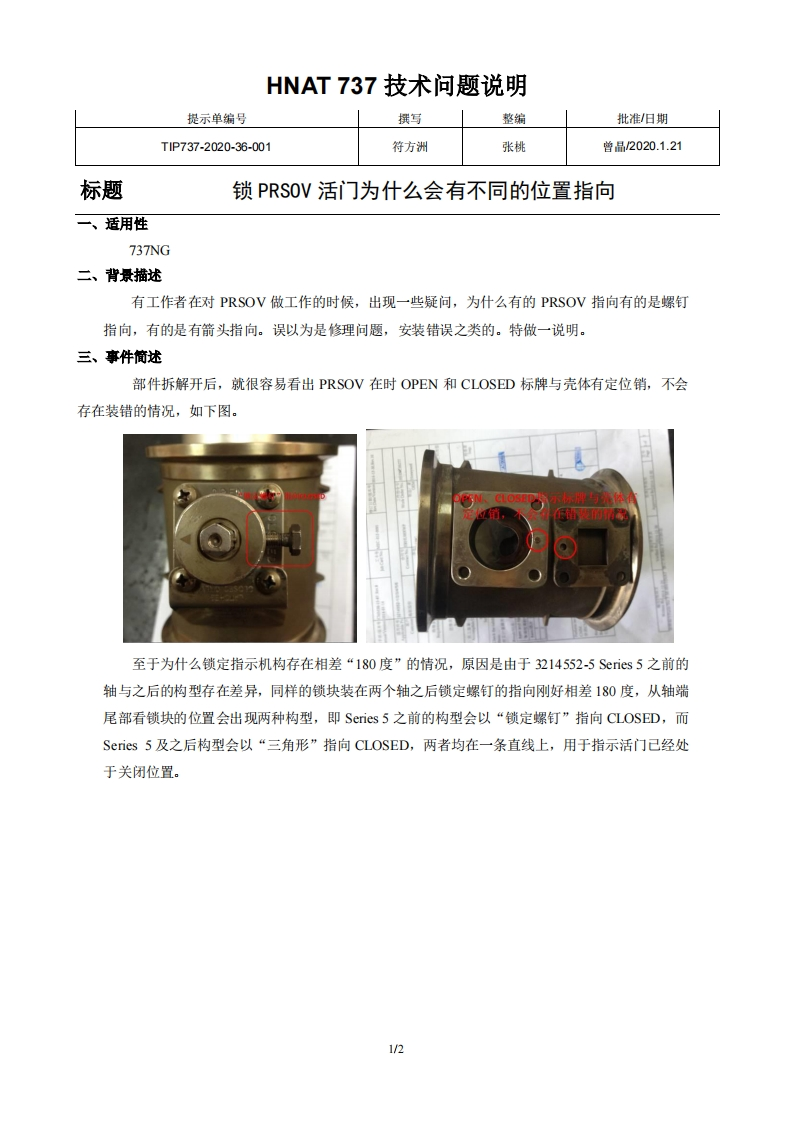

HNAT737技术问题说明提示单编号撰写整编批准日期TIP737-2020-36-001符方洲张桃曾品2020.1.21标题锁PRSOV活门为什么会有不同的位置指向一、适用性737NG二、背景描述有工作者在对PRSOV做工作的时候，出现一些疑问，为什么有的PRSOV指向有的是螺钉指向，有的是有箭头指向。误以为是修理问题，安装错误之类的。特做一说明。三、事件简述部件拆解开后，就很容易看出PRSOV在时OPEN和CLOSED标牌与壳体有定位销，不会存在装错的情况，如下图。至于为什么锁定指示机构存在相差“180度”的情况，原因是由于3214552-5Seis5之前的轴与之后的构型存在差异，同样的锁块装在两个轴之后锁定螺钉的指向刚好相差180度，从轴端尾部看锁块的位置会出现两种构型，即Sris5之前的构型会以“锁定螺钉”指向CLOSED,而Series5及之后构型会以“三角形”指向CLOSED,两者均在一条直线上，用于指示活门已经处于关闭位置。1/2
