波音737飞机关于CDU位置偏移页面地面无显示的技术问题说明

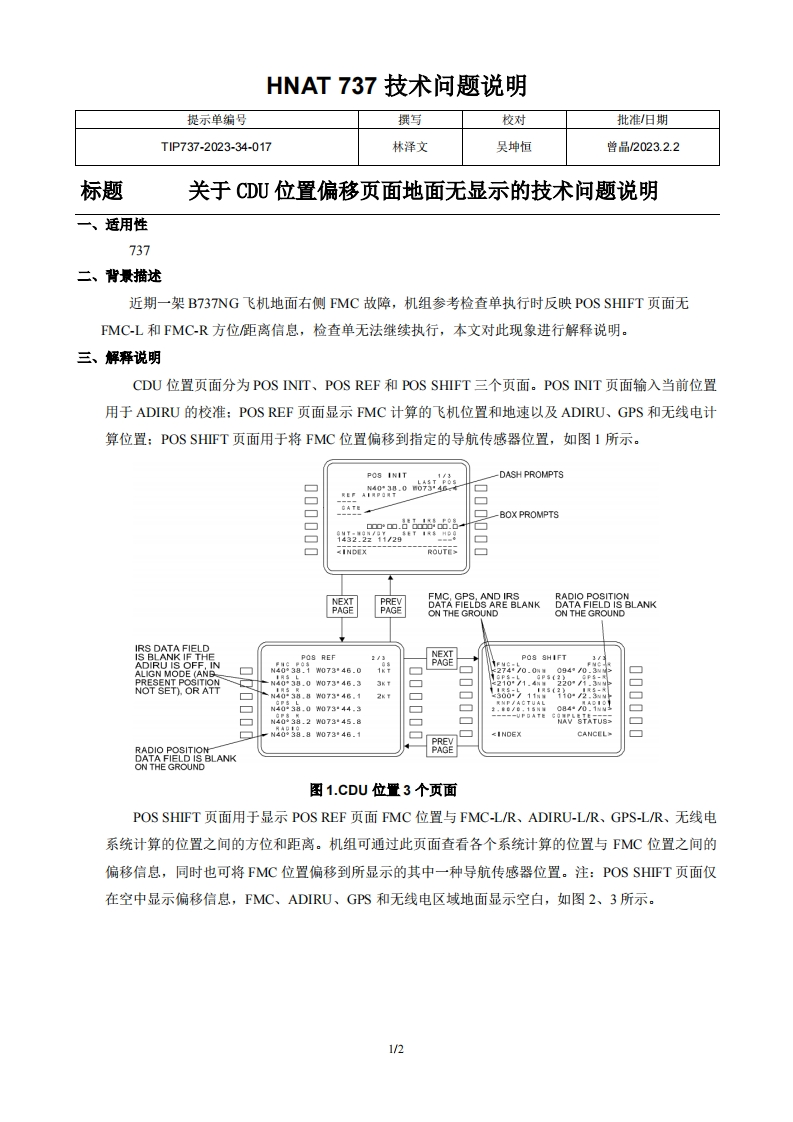

HNAT737技术问题说明提示单编号撰写校对批准/日期TIP737-2023-34-017林泽文吴坤恒曾品2023.2.2标题关于CDU位置偏移页面地面无显示的技术问题说明一、适用性737二、背景描述近期一架B737NG飞机地面右侧FMC故障，机组参考检查单执行时反映POS SHIFT页面无FMCL和FMC-R方位距离信息，检查单无法继续执行，本文对此现象进行解释说明。三、解释说明CDU位置页面分为POS INIT、POS REF和POS SHIFT三个页面。POS INIT页面输入当前位置用于ADIRU的校准：POS REF页面显示FMC计算的飞机位置和地速以及ADIRU、GPS和无线电计算位置：POS SHIFT页面用于将FMC位置偏移到指定的导航传感器位置，如图1所示。906POS INIT-DASH PROMPTS▣口☐-BOX PROMPTS952:21/29口INDEXROUTE>5S置8RANKDATAFIESD IS SLANKON THE GROUNDON THE GROUNDSAN9.n.0POS SHIFT10940/088A*N483站.0W073°46.331■38.8073°46.121887N40238.0W07344.3w2038.2w07345.8▣N48838.8W07346.1INDEXCANCELRADIO POSITIONDATA FIELD IS BLANKON THE GROUND图1.CDU位置3个页面POS SHIFT页面用于显示POS REF页面FMC位置与FMC-L/R、ADIRU-L/R、GPS-LR、无线电系统计算的位置之间的方位和距离。机组可通过此页面查看各个系统计算的位置与FMC位置之间的偏移信总，同时也可将FMC位置偏移到所显示的其中一种导航传感器位置。注：POS SHIFT页面仅在空中显示偏移信总息，FMC、ADIRU、GPS和无线电区域地面显示空白，如图2、3所示。1/2
